FMC标准AD板块

产品概述：基于FMC标准板卡，实现多路ADC功能，遵循VITA57标准，板卡可以直接与VME/VXS/AMC/VPX/PCI-E FPGA载板连接使用。与本板卡同步发布的有针对性对ALTERA FPGA和XILINX FPGA的HDL固件设计。板卡的ADC器件采用Analog Devices核芯片，用户可以通过FMC接口配置芯片工作状态。

应用场景：各类数字信号处理系统。

超高动态范围AD采集卡

主要指标

• 支持信号带宽至50MHz
• 垂直位数16bit，无杂散动态范围典型值>100 dBc，最小>95 dBc
• 动态>92 dBC，SNR >80 dBC
• 底噪功率谱密度 <-148 dBm / Hz
• 系统时钟支持内外时钟选择
• 支持外触发同步
• 标准VITA57.1FMC接口，数字接口为LVDS

应用场景：通用软件无线电、超宽带卫星接收机、仪器仪表、雷达、信号情报(SIGINT)

双路500M/820M/1.25GSPS采集卡

主要指标

• 双路最高1.25GSPS模数转换器
• 垂直位数14bit，有效位数10.3dB
• 模数转换器的无杂散动态范围: >88dBc@500Msps
• SNR>64 dBc
• 支持标准VITA57.1FMC接口，数字接口为JESD204B
• 系统时钟支持内外时钟选择
• 支持外触发同步

应用场景：软件无线电、仪器仪表、雷达、短波通信、数据采集、医疗成像

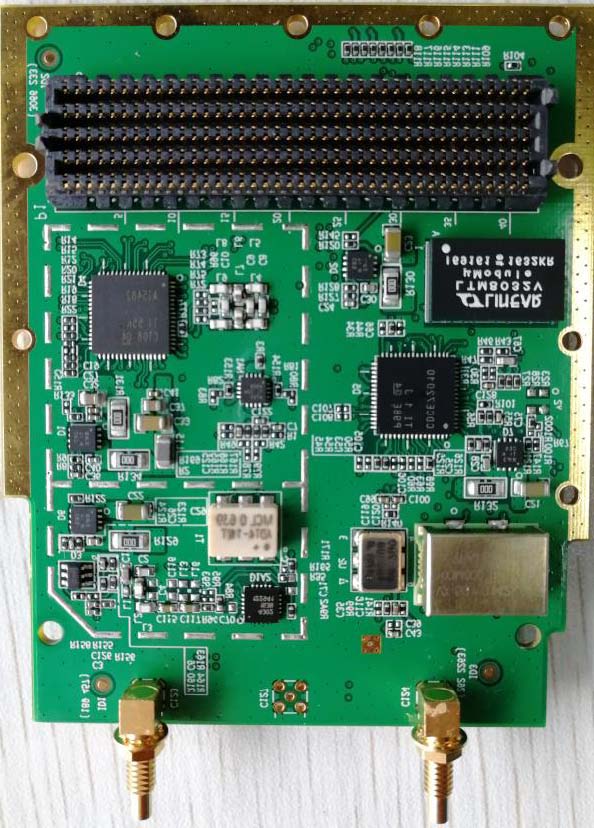

双路3GSPS采集卡

主要指标

• 支持信号带宽1.2GHz
• 垂直位数14bit，支持直流和交流耦合
• 模数转换器的无杂散动态范围: >70 dBc（−2dBFS 幅度、2.6GHz 输入）
• 支持对高达5GHz左右信号直接采样
• 支持标准VITA57.1FMC接口，数字接口为JESD204B
• 系统时钟支持内外时钟选择
• 支持外触发同步

应用场景：软件无线电、仪器仪表、雷达、短波通信、数据采集、医疗成像

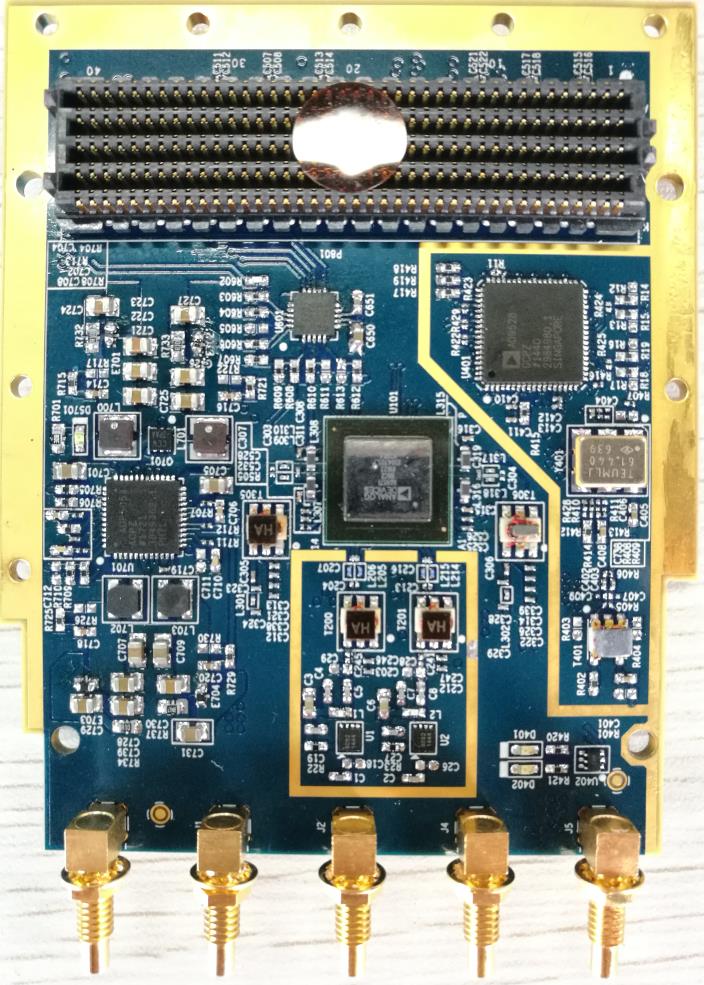

宽带RF收发子卡

主要指标

• 双通道差分发射器(Tx)
• 双通道差分接收器(Rx)
• 具有2个输入的观测接收器(ORx)
• 具有3个输入的嗅探器接收器(SnRx)
• 可调范围:300 MHz至6000 MHz
• Tx合成带宽(BW):450 MHz
• Rx带宽:200MHz

应用场景：通用软件无线电、电子监测及电子对抗、军事通信

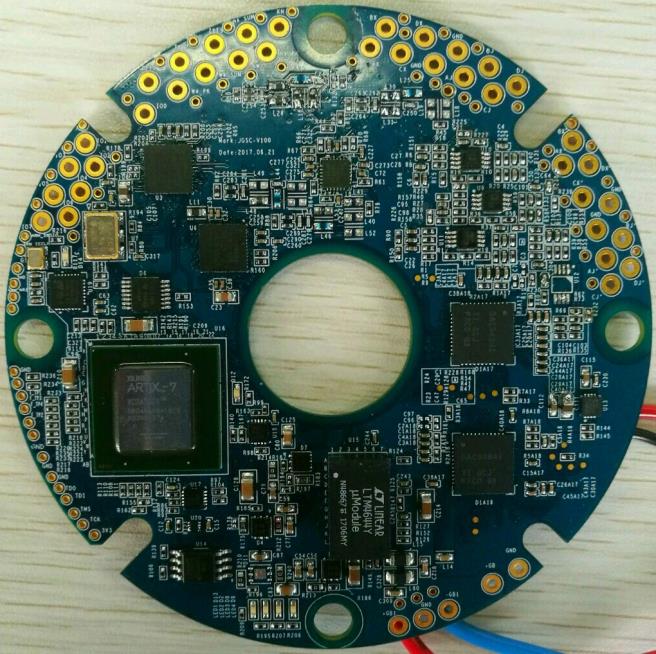

8路高性能收发采集卡

主要指标

• 8路ADC支持信号带宽最高到60MHz
• ADC垂直位数16bit
• 模数转换器的无杂散动态范围: >90 dBc
• 8路DAC发射带宽支持到300MHz
• DAC垂直位数16bit
• 支持接口定制

应用场景：导弹制导控制信号采集、多路收发系统

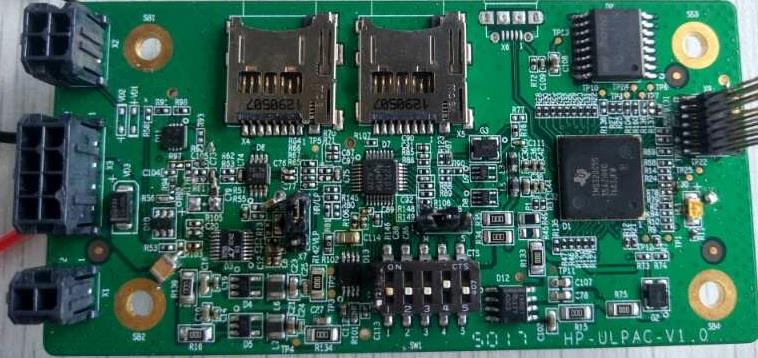

24bit超高精度低频采集卡

主要指标

• 1路ADC支持信号带宽最高到230kHz
• ADC垂直位数24bit，最高采样率512kSPS
• 信噪比(SNR)最高可达114dB
• 总谐波失真(THD)低至-125dB
• 支持TF卡数据存储

应用场景：振动与模态分析,数据采集系统,声学与动态应力计,电能质量分析

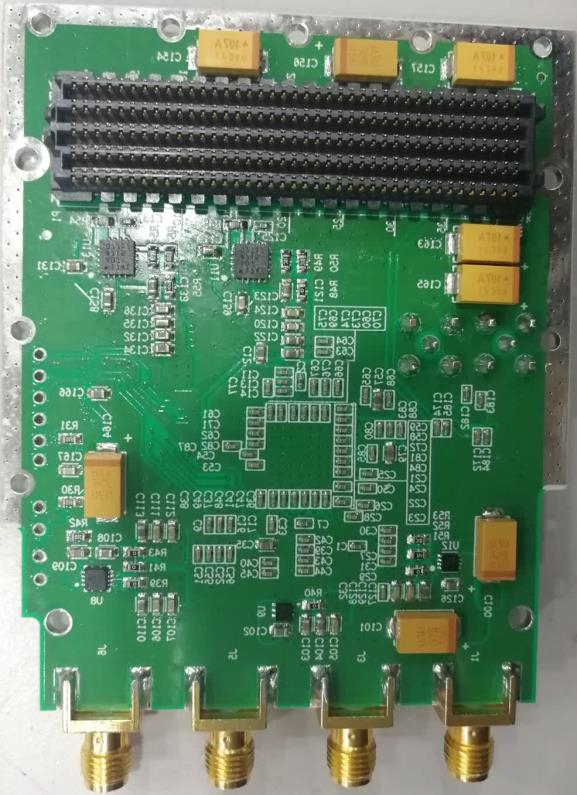

高精度DA板卡

型号1：双路2.8GSPS DA卡

• 双路2.8GSPS数模转换器
• 垂直位数16bit
• ADC支持JESD204B接口
• 数模转换器的无杂散动态范围: >78dBc
• 兼容VITA57.1标准
• FMC接口为HPC接口

型号2：12GSPS高速DA卡

• 12GSPS模数转换器
• 垂直位数16bit
• SFDR 70dBc，双音IMD 75dBc
• 支持最高6GHz的RF输出
• 支持最高4GHz宽带信号输出
• FMC接口

应用场景：仪器仪表自动测试设备、宽带通信、无线通信、MIMO、雷达及干扰器等

精密测试配套硬件

1、高精度电源

• 20位，百万分之一的精度
• 0.1ppm/°C 温度漂移
• ±10V输出(可定制)
• 4通道输出，可定制

2、皮安电流表

• 可以精确到0.1pA的电流测试
• 支持正负电流测试
• USB供电
• 支持IV曲线测试
• 支持手机检测

应用场景：生物电测试，半导体测试

3、WIFI 变频电路

可以将5.8G和2.4G变到指定的频率进行传输
